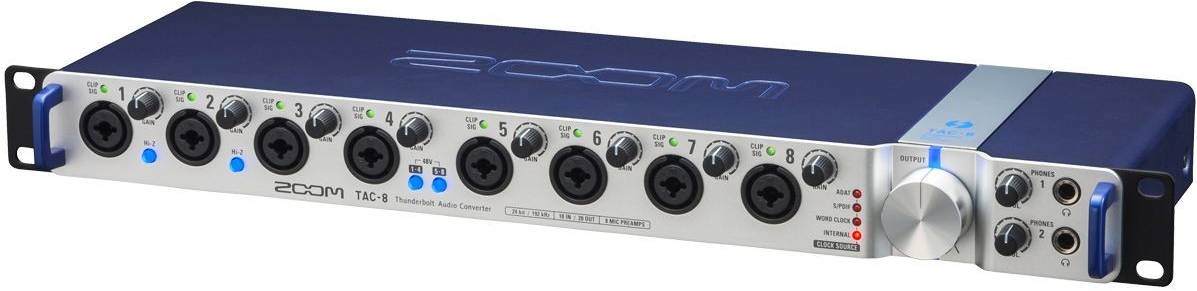

ZOOM TAC-8 - Звуковая карта

Цифровой аудиоинтерфейс Zoom TAC-8 специально разработан для того, чтобы выступать главным концентратором в профессиональных и домашних условиях. Его потенциальные возможности поражают даже на первый взгляд: 8 аналоговых входов, 10 аналоговых выходов и по 10 цифровых входов и выходов (как в формате S/PDIF, так и в ADAT Optical), плюс вход и выход MIDI и поддержка Word Clock.

TAC-8 позволит вам воспользоваться всеми преимуществами современных технологий, как при мультиканальной записи длительных сессий в качестве 24-бит/192k без каких-либо задержек, так и при живом выступлении на сцене.

Запись

TAC-8 оснащен восемью аналоговыми входами в сочетании с дополнительными цифровыми возможностями, что позволит вам записывать что угодно и когда угодно. Записывайте бас, барабаны, гитару и вокал одновременно или же наоборот подключите восемь микрофонов к барабанной установки или выберите свой собственный вариант. Скорость интерфейса Thunderbolt обеспечит вам минимум задержек, а программный микшер и настройки выхода позволят вам подогнать все необходимые параметры под ваши требования.

На сцене

TAC-8 позволит вам использовать ноутбук на сцене и обеспечит высокое качество звучания. Просто подключите TAC-8 к вашему компьютеру при помощи кабеля Thunderbolt, а затем соедините передний TRS-разъем с вашим микшерным пультом или радиосистемой. TAC-8 справится с задачей, как для одного музыканта со сложной системой музыкального оборудования, так и если он выступает центральным хабом в комплексе из различных инструментов для целой музыкальной группы.

Универсальные возможности со скоростью Thunderbolt

Технология Thunderbolt открывает новые двери радиоинженерам. Благодаря Thunderbolt, аудиоинтерфейс TAC-8 может передавать сигнал по восьми высококачественным аналоговым входам, а также по десяти цифровым входам с минимальными задержками. Передовые технологии никогда не были так доступны и легки в использовании. Поднимите ваше творчество на новый уровень!

Thunderbolt – быстрее просто некуда

Скорость передачи данных по интерфейсу Thunderbolt превышает скорость USB 3.0 более чем в два раза, Firewire 800 – в двенадцать раз, а USB 2.0 – в двадцать, что однозначно делает Thunderbolt технологией будущего. Совместно разработанная компаниями Apple и Intel Labs, она позволяет передавать сигнал с невероятной скоростью в 10 гигабит в секунду, что, по сути, обеспечивает нулевую задержку. Устройства, работающие по технологии Thunderbolt, и в частности TAC-8, не попадают под воздействие фазового дрожания цифрового сигнала данных (джиттера).

Аналоговые входы и выходы

TAC-8 предлагает вам широкий выбор как аналоговых, так и цифровых разъемов. Восемь совмещенных XLR/TRS-разъемов принимают микрофонный и линейный сигналы. Первые два входа также способны принимать инструментальный сигнал электрогитар и бас-гитар. ЖК-индикаторы и индивидуальные регуляторы усиления позволят вам с легкостью добиться оптимального уровня усиления. Поддержка фантомного питания с возможностью выбора канала позволит вам использовать конденсаторные микрофоны.

Благодаря двойным сбалансированным аналоговым выходам TRS, вы сможете подключить TAC-8 к усилителям или динамикам с собственным источником питания для мультиканального мониторинга или подключения к внешним устройствам создания эффектов.

Большая ручка на передней панели позволяет регулировать основной уровень усиления. Рядом с ней находятся два независимых 1/4-дюймовых стерео разъема, каждый из который имеет свой собственный регулятор громкости.

Цифровые входы и выходы

Цифровые разъемы ADAT и S/PDIF позволят вам подключать до десяти входных и выходных цифровых сигналов. В общей сложности TAC-8 предлагает пользователю 18 входов и 20 выходов. Встроенная функция Word Clock позволит вам синхронизировать ваши цифровые устройства, а при помощи MIDI In/Out вы сможете подключить к TAC-8 цифровую клавиатуру, секвенсор или драм-машину. Высокоскоростная технология передачи данных Tunderbolt обеспечит идеальную синхронизацию аудио и MIDI.

Дополнительные функции

В автономном режиме аудиоинтерфейс TAC-8 может использоваться в качестве 8-канального микрофонного усилителя или цифро-аналогового и аналого-цифрового преобразователя. Для этого даже не требуется подключать его к компьютеру.

При выполнении аналого-цифровой и цифро-аналоговой конверсии TAC-8 выполняет четырехкратный апсэмплинг (повышение частоты дискретизации). Иными словами, когда частота сэмплирования составляет 44.1 кГц или 48 кГц, аудиоинтерфейс TAC-8 обрабатывает сигнал в повышенном разрешении, которое составляет 176.4 кГц или 192 кГц, соответственно. При аналогово-цифровой (A/D) конверсии это приводит к устранению лишних шумов, а при цифро-аналоговой (D/A) конверсии это позволяет увеличить чистоту и естественность звучания.

Больше функций при помощи MixEfx

MixEfx — это бесплатное приложение для Mac OS, которое компания Zoom специально разработала для работы с аудиоинтерфейсом TAC-8. Оно предоставит вам детальный экранный микшер с независимым регулятором уровня, фазового реверса и контролем панорамирования для каждого канала. MixEfx также позволяет вам свободно объединять все входные и выходные сигналы и создавать собственные настройки для каждой пары. Вдобавок к этому, в вашем распоряжении ряд эффектов эхо и реверберации, которые могут использоваться в качестве send/return-эффектов. Готовые настройки могут быть сохранены и в специальный слот памяти для быстрой загрузки и переключения между ними.

Функции и возможности

• Высокоскоростной аудиоинтерфейс с поддержкой Thunderbolt, 18 входов и 20 выходов
• Запись и воспроизведение 8 треков одновременно
• Поддержка HD-видео качеством вплоть до 24-бит/192 кГц
• Потоковое аудио с ультранизкой задержкой
• 8 совмещенных аналоговых коннекторов XLR/TRS с поддержкой как микрофонного, так и линейного сигналов
• Мощные микрофонные предусилители (усиление до +60дБ)
• Переключатели Hi-Z позволяющий прямое подключение электрогитары или бас-гитары (входы 1-2)
• Независимый контроль усиления и ЖК-индикаторы для каждого входа
• Возможность использования фантомного питания +48V (Входы 1-4 и 5-8)
• 10 сбалансированных TRS-выходов для подключения к микшерам, усилителям, динамикам с автономным питанием, а также к педалям и процессорам эффектов
• Большая ручка для регулирования громкости на выходе
• Четырехкратный апсэмплинг при выполнении аналого-цифровой и цифро-аналоговой конверсии
• Асинхронная система передачи данных, на которую не влияет фазовое дрожание цифрового сигнала (джиттер)
• Прочный металичесский корпус, который обеспечит надежность устройства при транспортировке
• Входы и выходы S/PDIF: 2 входа и 2 выхода на 192/172 кГц (совместимы с S/MUX4), 4 входа и 4 выхода на 96/88.2 кГц (совместимы S/MUX), 8 входов и выходов на 48/44.1 кГц
• Синхронизация Word Clock на входе и выходе
• Вход и выход MIDI
• Может быть установлен на телекоммуникационную стойку (занимет одно место)
• Совместим со всеми компьютерами Macintosh, оснащенными портами Thunderbolt, с операционными системами версии 10.8.5 или выше
• Программное обеспечение Steinberg Cubase LE

Технические характеристики:

Аналоговые входы: Входы 1-8

• Разъемы: Совмещенные XLR/TRS разъемы, (XLR: 2 hot / TRS: TIP hot)
• Усиление: 0 - 60 дБ (с шагом 1 дБ)
• Сопротивление на входе: 5 кОм (1 МОм, когда Hi-Z включен)
• Максимальный входной уровень: +13 dBu (XLR при 0 dBFs), +21 dBu (TRS при 0 dBFs)
• Фантомное питание: +48 В

Аналоговые выходы: MASTER OUTPUTS

• L/R разъемы: TRS джек (сбалансированный)

Аналоговые выходы: LINE OUTPUTS 1-8

• Максимальный выходной уровень: +14 dBu (при 0 dBFS)
• Сопротивление на выходе: 150 Ом

Аналоговые выходы: PHONES 1/2

• Разъемы: Стандартный стерео джек, 20 мВт x 2 (нагрузка 32 Ом)
• Максимальный выходной уровень: +10 dBu
• Сопротивление на выходе: 33 Ом

Цифровой вход/выход: ADAT OPTICAL

• Разъем:
• ADAT Optical (lightpipe)
• 8 IN/OUT: 44,1 / 48 кГц
• 4 IN/OUT: 88,2 / 96 кГц, совместим с S/MUX
• 2 IN/OUT: 176,4 / 192 кГц, совместим с S/MUX

Цифровой вход/выход: S/PDIF

• Разъем: RCA (коаксиальный)
• Поддерживаемая частота сэмплирования: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц

Цифровой вход/выход: WORD CLOCK

• Разъем: BNC
• Поддерживаемая частота сэмплирования: 44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц
• Сопротивление на выходе: 75 Ом

Прочее

Частотные характеристики:

• 44.1 кГц: -1.0 дБ, 20 Гц–20 кГц
• 96 кГц: -1.0 дБ, 20 Гц–40 кГц
• 192 кГц: -1.0 дБ, 20 кГц–60 кГц

• Эквивалентный входной шум (EIN): 125dBu (IHF-A) при 60 дБ, 150 Ом (на входе)
• Динамический диапазон: При A/D конверсии: 120 дБ (IHF-A),При D/A конверсии: 120 дБ (IHF-A)
• Частота сэмплирования: 192 / 176,4 / 96 / 88,2 / 48 / 44,1 кГц
• Разрядность: 24 бит
• Интерфейс: Thunderbolt
• MIDI In/Out: Разъем DIN (5 pin)
• Питание: Сетевой адаптер AD-19 (DC 12 В, 2 А)
• Габариты (Д х Ш х В): 157,65 x 482,6 x 46,03 мм
• Вес: 2,01 кг

Количество каналов записи и воспроизведения

Режим аудио интерфейса и автономный режим: частота 44,1 и 48 кГц:

• Запись: 18 каналов (ANALOG: 8, S/PDIF: 2, ADAT OPTICAL: 8)
• Воспроизведение: 20 каналов (ANALOG: 10, S/PDIF: 2, ADAT OPTICAL: 8)

Режим аудио интерфейса и автономный режим: частота 88,2 и 96 кГц:

• Запись: 14 каналов (ANALOG: 8, S/PDIF: 2, ADAT OPTICAL: 4)
• Воспроизведение: 16 каналов (ANALOG: 10, S/PDIF: 2, ADAT OPTICAL: 4)

Режим аудио интерфейса и автономный режим: частота 176,4 и 192 кГц

• Запись: 12 каналов (ANALOG: 8, S/PDIF: 2, ADAT OPTICAL: 2)
• Воспроизведение: 14 каналов (ANALOG: 10, S/PDIF: 2, ADAT OPTICAL: 2)

Системные требования

• Mac: ОС: Mac® OS X 10.9.5 или новее / 10.10 / 10.11
• Только для компьютеров, оснащенных портом Thunderbolt*
